双腔复摆颚式破碎机几个机构尺寸参数的确定方法

在双腔复摆颚式破碎机的工作过程中，机构尺寸参数的合理与否与破碎机的工作效率有很大的关联。为保证破碎机发挥较高的破碎效率，需确定合理的机构尺寸参数。

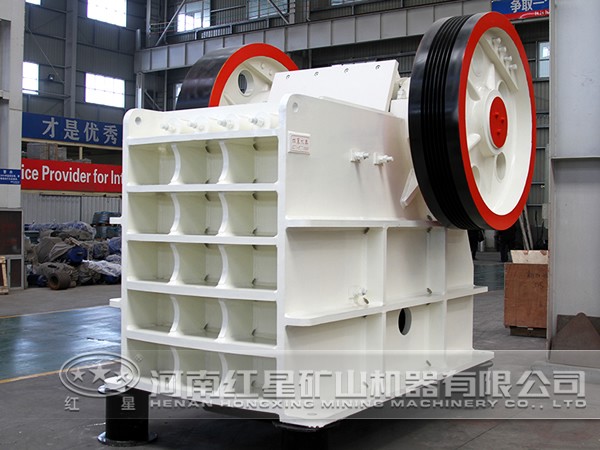

1、连杆长度

双腔复摆颚式破碎机和传统复摆颚式破碎机一样，都是曲柄摇杆机构。经过漫长的复摆颚式破碎机优化设计过程，以双腔复摆颚式破碎机的左腔为例进行计算，连杆长度是指动颚轴承至动颚肘板衬垫对称点间的距离。改变连杆长度，实质上时改变动颚下端点在连杆上的相对位置，以及改变肘板固定支承点在机架上的相对位置。改变连杆长度，对动颚下部动点的水平行程及特性有明显影响。采用较短的连杆，对于提高破碎机生产能力和延长颚板使用寿命都是有利的。但过短会使动颚受力恶化，还可能导致下端点轨迹运动反向等问题。

2、连杆倾角

连杆倾角是为控制动颚的结构尺寸而引出的一个参数，它是指机构在下极限位置时，连杆轴线与定颚齿面间的夹角。当减小连杆倾角时，动颚下部结构增大，并使肘板固定支承点远离定颚板，增大机架长度，可见连杆倾角减小会导致机重有所增加。但较小的连杆倾角可以增大动颚下部水平行程，有利于提高生产你呢里。因此连杆倾角的选择，应兼顾增大下部水平行程而又不使动颚下部肥大。

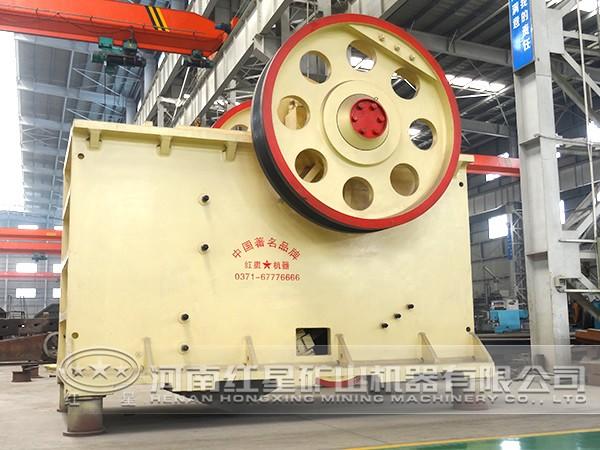

3、传动角

传动角是指曲柄摇杆中连杆轴线与摇杆轴线间所夹的锐角，传动角越大，传力性能越好。对于复摆颚式破碎机而言，传动角的选取除考虑传力性能外，还必须考虑到加大传动角，不但增大垂直行程，而且使水平行程值降低。

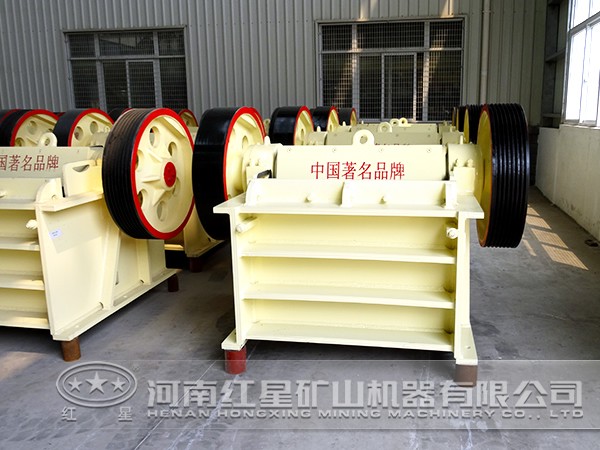

4、悬挂高度

对于倒悬挂复摆颚式破碎机来说，悬挂高度是指曲柄固定支座到定颚板上水平面间的垂直高度。悬挂高度实际上决定了动颚上、下端点在连杆上的相对位置。较小的悬挂高度不但可以增大上、下端点的水平行程值，减小特征值，而且可以降低机器的高度尺寸，减轻机重。目前已有机型采用零悬挂来改善颚式破碎机的性能。

以上机构尺寸参数对动颚轨迹性能值、机器尺寸和质量、齿板寿命、功耗及生产能力等设备性能指标都有重要影响，因此在设计破碎机时必须要合理确定这些参数。红星机器生产各种型号的砂石设备，欢迎广大用户来电咨询、选购0371—67772626。
