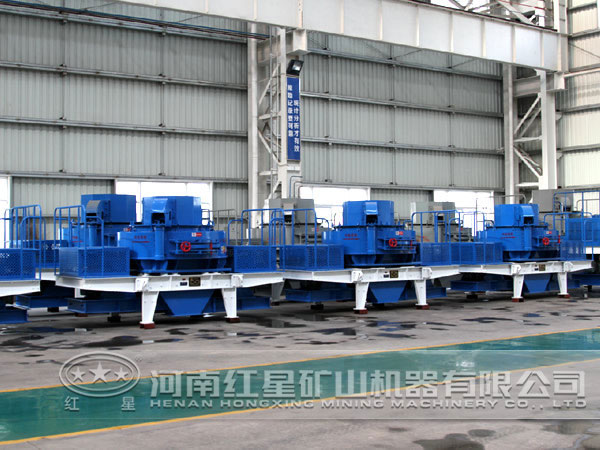

新型立式冲击破碎机

在工业中，目前广泛应用的物料破碎方法主要有挤压、劈碎、折断、研磨和冲击破碎等，其中冲击破碎也是能耗较少的破碎方式且对不同强度的物料有选择性破碎的效果，但是冲击破碎对物料的粒度有要求，粒度越大，冲击破碎的效果越好，而研磨破碎、剪切破碎则对较小粒度的物料解离效果较好，所以设想研制一种能够将冲击破碎和剪切破碎结合的设备，将冲击破碎作为粗碎段，剪切破碎作为细碎段。

新型立式冲击破碎机设计理念

矸石在煤中的嵌布状态主要有层状、浸染状、片状等，由于矸石矿物之间的作用力往往大于矸石与煤及煤与煤之间的作用力，因此当解离时，首先是煤与矸石及煤与煤之间的解离，其次才是矸石矿物之间的解离。根据已有的资料我们可以知道，煤和岩石的抗压强度＞抗剪强度＞抗拉强度。因此，如果依靠物料的抗压强度来破碎物料，则需要耗费的能量将会是较多的，而且应用挤压方式破碎的设备，对设备强度的要求会很高，无疑会增加设备制造的难度；应用抗拉强度破碎耗费能量是较少的，但是目前应用这种破碎方式进行破碎的工业设备在研制过程中还存在很大的困难，难以进行实际上的应用；而应用抗剪强度进行物料的破碎，既可以将破碎物料的能耗降低，在设备的制造上又容易实现。

新型立式冲击破碎机结构

依据煤中煤矸连生体存在的硬度差异和不同机械能破碎特点，设计一种利用冲击破碎和剪切破碎的选择性解离设备。设备的主要由粗碎段和细碎段构成，其中粗碎段由固定衬板和旋转锤头组成，作为粗粒级物料破碎的阶段一；细碎段由上部的固定磨盘和下部的旋转磨盘组成，这一阶段用作对粗碎段的粗粒级进一步进行细碎作业，以产生合格粒度的产品。其进料口尺寸Φ300mm，入料粒度≤100mm，出料粒度≥1mm，粗碎盘尺寸Φ218mm，细碎盘尺寸Φ390mm粗碎转速0~660r/min，细碎转速0~350r/min，粗碎和细碎电机功率均为3kW，变频器0~50Hz，设备尺寸1000mm×600mm×1200mm。

新型立式冲击破碎机破碎原理

新型立式冲击破碎机通过两段式破碎分别对物料实现粗碎和细碎，粗碎段电机带动旋转粗碎颚高速旋转以破碎物料，以冲击破碎为主；细碎段通过固定盘与旋转磨盘之间间隙，控制间隙可以控制出料粒度，以剪切破碎为主。而且，转磨盘与固定盘相对运动，则间隙内部空气流动，产生负压，这样破碎后的物料会在动盘旋转时产生的离心力和负压下向下进入料斗。

物料从给料口进入设备，在粗碎段旋转破碎颚的高速转动的冲击下进行粗碎作业，粗碎后的产品进入由固定细碎磨盘和旋转细碎磨盘组成的细碎破碎腔进行细碎作业，产生合格粒度的产品，进入下方的四个料仓。

入料中煤给入新型立式冲击破碎机破碎，通过变频器调整粗碎段电机频率和细碎段电机频率，并通过调整固定盘与旋转磨盘之间间隙，控制出料粒度。对入料中煤进行不同粒度上限的破碎研究，进行粒度组成和密度组成分析，并与颚式破碎机效果进行对比，以评定新型立式冲击破碎机破碎效果。

新型立式冲击破碎机是专门根据煤矿性质研究设计的一款砂石设备，其通过两段式破碎分别对物料实现粗碎和细碎，粗碎段利用高速旋转的锤头以破碎物料，以冲击破碎为主，细碎段以剪切破碎为辅，控制出料粒度。市场应用反馈良好，是目前煤炭破碎阶段较佳破碎机，如有需要，欢迎联系红星机器厂家咨询详情。咨询热线：0371-67772626
