消除振动筛停机冲击装置的结构及工作原理

如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击在线咨询与我们交谈或拨打我们的客服电话: 0371-67772626 在线咨询

作者:红星机器 发布时间:2021-11-23 16:00:00

目前使用的振动筛,特别是大功率振动源的振动筛,在应用中电动机及振动机构经常发生故障,振动筛停止工作时振动能所产生的冲击力将损坏振动机构而导致设备故障。由此研制出了一种消除振动筛停机冲击的装置。该装置利用能量吸收器把振动能转换为液压能而释放,防止振动筛机构受停机硬载荷的冲击,减少故障的发生。消除振动筛停机冲击装置的结构及工作原理如下文。

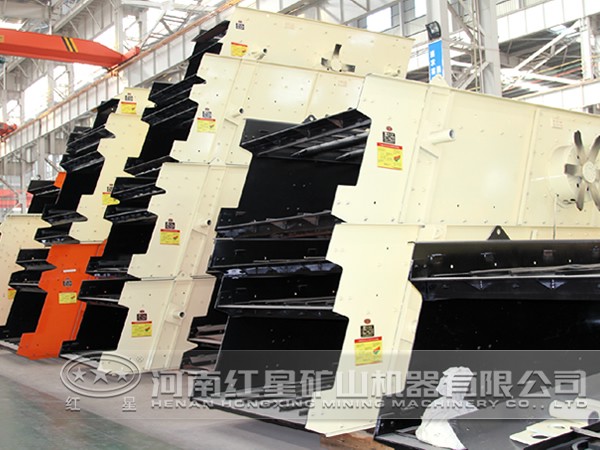

振动筛

消除振动筛停机冲击装置的结构中,振动筛和固定底板之间用弹簧连接振动筛与活塞杆连接,活塞杆的另一端与活塞连接,活塞与活塞缸体内腔动配合,活塞缸体与固定底板连接,活塞缸体上有有杆腔油口和无杆腔油口,在有杆腔油口和无杆腔油口之间连接有旁路电磁阀,有杆腔油口与阻尼电磁阀连接,阻尼电磁阀与并联的一吸收器和第二吸收器的一端连接,一吸收器和第二吸收器的另一端与无杆腔油口连接。

解析振动筛结构及工作原理,振动筛工作时,带动活塞杆及活塞同步运动,旁路电磁阀常开,有杆腔和无杆腔连通;振动机构停止工作时,旁路电磁阀和阻尼电磁阀与振动电动机互锁,旁路电磁阀关闭,阻尼电磁阀开启,一吸收器和第二吸收器工作;当振动筛带动活塞杆向下运动时,活塞接收冲击载荷向下运动,将振动能转换为液压能,并通过无杆腔油孔经油路传递给第二吸收器,第二吸收器自整定功能将振动产生的能量转换为热能,同时抵消振动波,振动筛瞬间停止下行;振动筛下行时弹簧被压缩,振动能被第二吸收器吸收时,弹簧释放能量反弹推振动筛向上运动,振动筛带动活塞杆及活塞上行;有杆腔油液压强增大,振动能转换为液压能,液压能通过有杆腔油孔,经油路流过阻尼电磁阀施加给一吸收器,将能量转换为热量,同时抵消振动波,振动筛瞬间失去能量而停止;反之亦然。

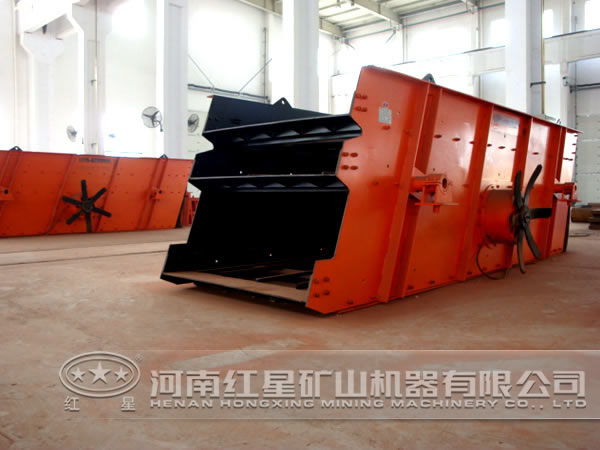

振动筛
