球磨机筒体衬板的作用、类型及选择

球磨机配件中，磨损消耗较严重的是筒体衬板，种类和数量较多的也是筒体衬板，所以选用球磨机时一定要选择合适的筒体衬板，以保持流畅高能的生产效率。下面介绍衬板的作用、类型及布局连接方式，希望对广大客户选择合适的筒体衬板有帮助。

全面了解球磨机可进入球磨机产品页： /qiumoji.html

衬板的作用及选用原则

为了保护球磨机筒体内表面不受研磨体和物料的磨蚀，球磨机筒体内壁装设一层一定厚度的衬板，并有效控制研磨体在筒体内的运动轨迹和分布情况。筒体衬板必须耐磨，表面几何形状适宜；布局及连接方式简单，以缩短衬板拆卸和安装时间，减少因衬板螺栓断裂而引起的漏浆及停机，提高球磨机的运转率；尽量减少衬板规格种类，便于备件管理，降低运行成本。

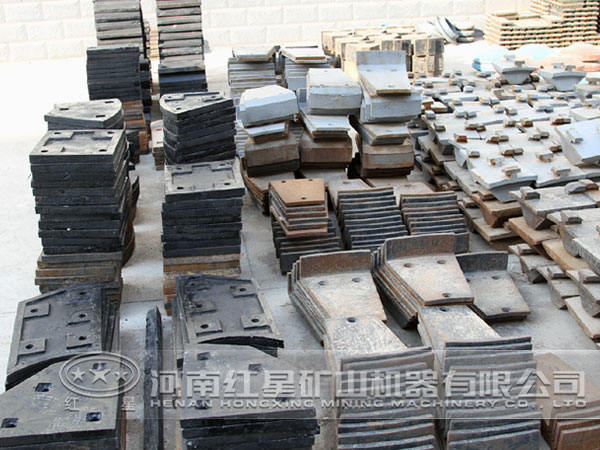

常用的筒体衬板类型

根据衬板表面形状，衬板大体上可分为平滑的和不平滑两类：凹凸不平程度较小的称为平滑衬板，平滑衬板因钢球提升较低，打击力较小，但钢球滑动较大，磨剥作用较强，多用于细磨；凹凸不平程度大的称为不平滑衬板，不平滑衬板可将钢球提升较高，获得较大的打击力，并对钢球和物料有较强的搅动和破碎作用，多用于粗磨。不平滑衬板类型较多，常用的有凸棱衬板、大波衬板、阶梯衬板、分级衬板及船舵衬板等。

筒体衬板的轴向布局及连接方式

球磨机筒体衬板的优化设计也很重要，球磨机筒体衬板安装后在运转过程中既要避免物料在筒体内壁形成环流而快速地冲蚀磨损筒体内壁，造成运行安全隐患，还要充分利用衬板的工作表面几何形状和排列布置方式以控制研磨体在筒体内的运动轨迹和分布情况。

丁字形交错布局是筒体衬板传统的轴向布局方式，能消除物料环流对筒体内壁产生的冲蚀磨损等安全隐患。这种布置结构简单，衬板规格少，互换性好，人孔衬板不需要特殊规格，筒体上安装螺孔的分布也规则、简单。

上述球磨机筒体采用的都是单块衬板，用螺栓直接固定在筒体上，可单块拆卸安装，更换方便，但要求螺栓孔处密封，并防止螺栓松动，以免漏浆和螺栓断裂。红星为打造较好球磨机不懈努力，欢迎有需要的用户来电咨询、订购。
